ホイールダイヤモンドソー

型式:OL-150

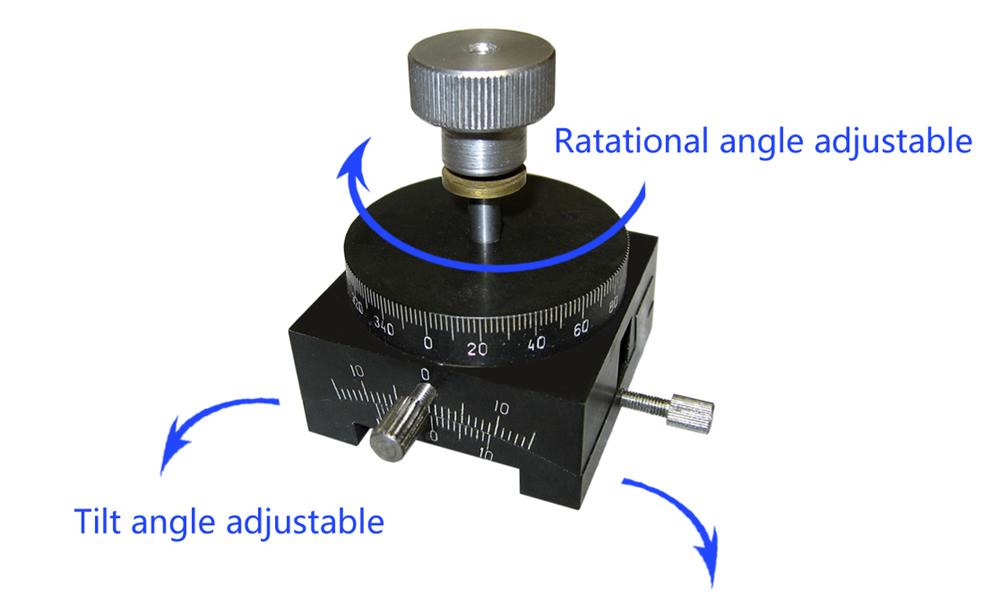

デジタルマイクロメーター、2軸ゴニオ標準装備

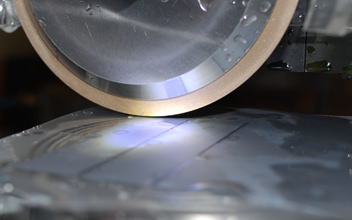

低速回転するダイヤモンドホイールで金属やセラミックスなどを精密切断します。
安全に硬いサンプルをきれいに切断します。

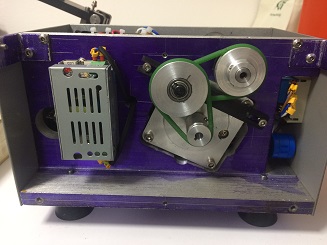

トルクの有る低速切断機です。
ホイール回転スピード調整:0 〜600 rpm
取り付け可能ホイールサイズ:75, 100mm
自動停止装置付き
デジタルスピード表示

装置は省スペース軽量で場所を選びません。
W325mm ×H225mm×D325mm
7.7kg

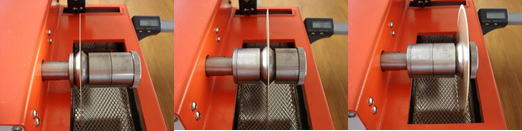

ホイールの取り付け位置をスペーサーの組み合わせで、変更できます。
幅の広いサンプルも本体に当たらずカットできます。

内容品には、スペーサーが3種ついています。
色んな大きさのサンプルに応じて選択できます。

ホイールダイヤモンドソー

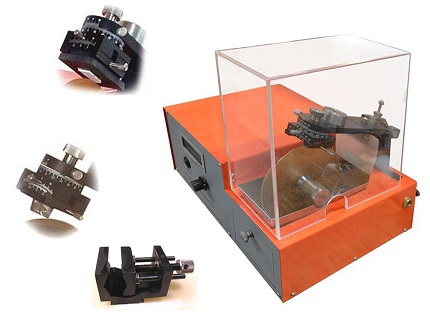

型式:OL-160

6インチ(φ150mm)ホイールでの切断が可能です。
大きなサンプルにも対応します。


デジタルマイクロメーター、2軸ゴニオ標準装備
低速回転するダイヤモンドホイールで金属やセラミックスなどを精密切断します。
安全に硬いサンプルをきれいに切断します。

低速切断ですので安全です。
ホイール回転スピード調整:0 〜600 rpm
取り付け可能ホイールサイズ:75, 100, 150mm
自動停止装置付き
デジタルスピード表示

装置は省スペース軽量で場所を選びません。
500W x 400H x 400Dmm
18kg
ホイールの取り付け位置をスペーサーの組み合わせで、変更できます。

ホイールダイヤモンドソー

型式:OH-4
マニュアルアプローチ

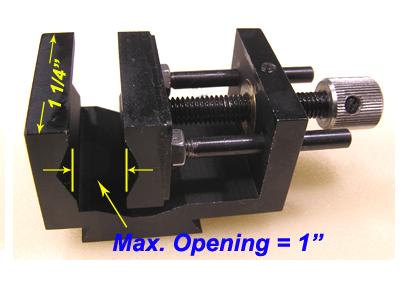

平行移動バイスクランプ装備
ホイール回転スピード調整:400 〜3250 rpm
取り付け可能ホールサイズ: 4" (100mm)

本体サイズ:270W x 195H x 381Dmm
重さ:7kg

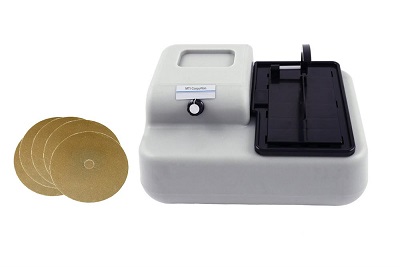

本体の付属品として、塗りタイプのダイヤモンドホイール(100mm、0.3mm)が5枚付いています。 小さなサンプルの成型、トリミングに最適です。
サンプルは手で保持するかバイスに固定して切断します。
一番安価なホイールダイヤモンドソーです。

ホイールダイヤモンドソー

型式:OH-30
高速回転する切断ホイールで金属やセラミックスなどを精密切断します。
ホイール回転数:2800 RPM
切断ホイール:SiC ブレード250mm
最大サンプルサイズ:30 mm x 30 mm
寸法: 650 x 450 x 400 mm
重さ:60Kg

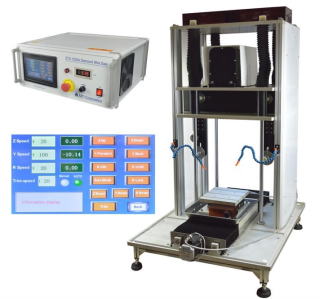

ホイールダイヤモンドソー

タッチパネルデジタルディスプレイでプログラムオート切断

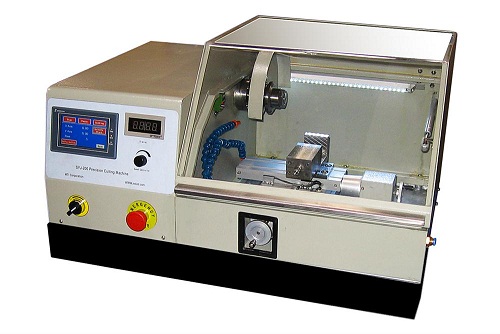

型式:OH-500
オートオペレーション0.01mm精度でダイヤモンドホイールがサンプルにアプローチします。
硬い複合材料もきれいに早く切断できます。
ホイール回転数:300〜3500 RPM
タッチディスプレイ
切断ホイール:直径8インチ、200mmダイヤモンドブレード
最大サンプルサイズ:75mm(D)
寸法:734 x 540 x 475mm
重さ:72Kg
緊急停止ボタン

オートオペレーション 0.01mm精度でダイヤモンドホイールがサンプルにアプローチします。硬い複合材料もきれいに早く切断できます。

冷却水循環システム標準装備

緊急停止ボタン装備

タッチパネルデジタルディスプレイ

ダイシングソー

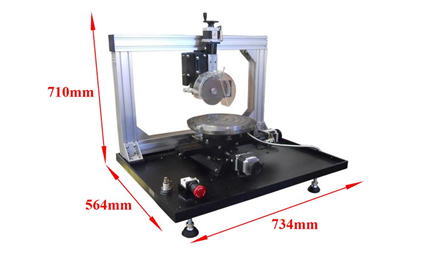

   型式:OD-800SP

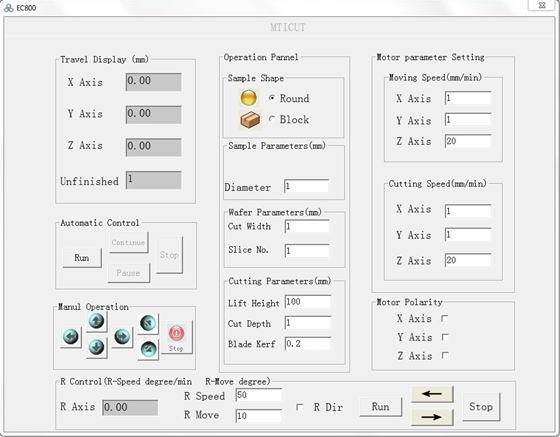

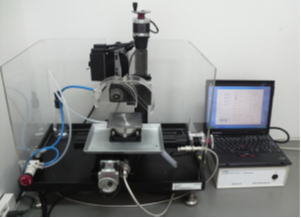

PC制御で手軽にサンプル作成
自動切断、マニュアル切断可能
デスクトップダイシングソーで8インチサイズまで加工できます。
専用ソフトウェアでX,Y,Z軸モーターを制御してウェハーをさいのめに加工します。
厚みのあるサンプルも切断可能
位置精度0.01mm
サンプルの最大サイズ:8インチφ200 x 2mm( φ4インチホイール時)
              :8インチφ200 x 20mm( φ6インチホイール時)
使用可能なホイール :4インチφ(100mm) と 6インチφ(150mm)
ステージ移動距離:X= 200、Y=200、 Z = 100mm
ソフトウェア付(Windows)
接続ポート:パラレルポート
スプラッシュカバー付




ダイシングソー

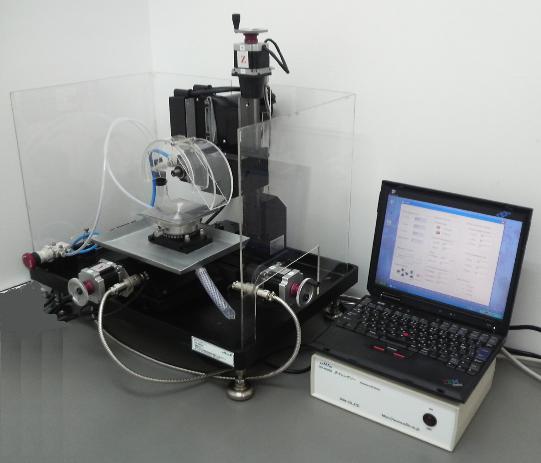

   型式:OD-400SP
PC制御で手軽にサンプル作成
自動切断、マニュアル切断可能
デスクトップダイシングソーで4インチサイズまで加工できます。
専用ソフトウェアでX,Y,Z軸のステッピングモーターを制御してウェハーをさいのめに加工します。
厚みのあるサンプルも切断可能。サンプルに溝を掘れます。
位置精度0.01mm

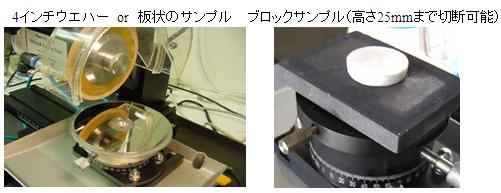

サンプルの最大サイズ:

200 x 100 x 25mmφ4インチホイール時)


使用可能なホイール :4インチφ(100mm) と 3インチφ(75mm)
ステージ移動距離:X= 200、Y=100、 Z = 100mm
ソフトウェア付(Windows)
接続ポート:パラレルポート
スプラッシュカバー付
サイズ:580 L x 560 W x 660 H mm
重さ:
 28kg(本体のみ)

4×4インチホルダーなど製作いたします。



ケース

ウエハーキャリーケース


3
インチタイプ

外径85×85×12mm   ウエハー1枚用ケース

4インチタイプ

外径120×120×12mm  ウエハー1枚用ケース

マルチウエハーキャリーケース 型式:WCC03-10

4
インチタイプ

外径120×120×30mm  ウエハーが最大4枚まで納まります。


 ウエハーキャリーケースマルチウエハーキャリーケース


WCC01-20

ウエハーキャリーケース(3インチφ20個)

WCC01-100

ウエハーキャリーケース(3インチφ100個)

WCC02-20

ウエハーキャリーケース(4インチφ20個)

WCC02-100

ウエハーキャリーケース(4インチφ100個)

WCC03-10

マルチウエハーキャリーケース(4インチφ10個)


 ゲルサンプルケース

チップやサンプルを運ぶ時に大変便利なケースです。
色やサイズは各種取り揃えています。
お問い合わせ下さい。


 メンブレンサンプルケース

ケース内側、蓋内側にのびるフィルムが張ってあり、ケースを閉じればサンプルを固定できます。

形状は様々ございます。
是非、お問い合わせ下さい。



ワイヤーダイヤモンドソー

型式:OW-202
15mのロングワイヤー式ダイヤモンドワイヤーソーです。

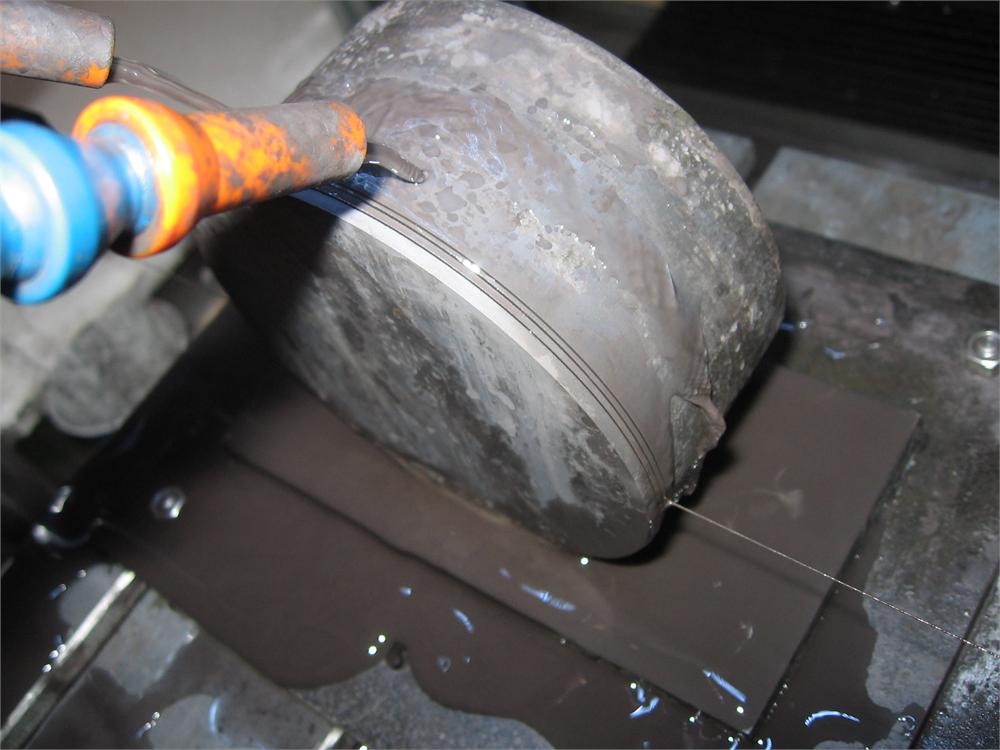

硬さの違うサンプルも割れ、脱落なしに迅速にきれいな切断面で切断します。
切断可能試料50×50mm

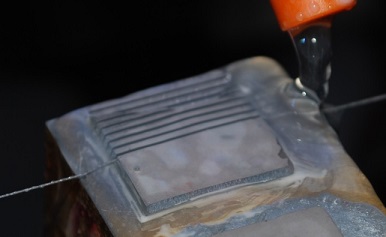

ロングワイヤーヤーソーは湿式切断だけではなく乾式切断も可能です。
ステッピングモーターで正確なZ軸の上昇
1カットオート切断後に開始位置に戻ります。
続けて平行移動でスライス切断できます。
全体カバーやインターロック、切断位置確認の為の顕微鏡など
オプション追加可能です。

ワイヤーダイヤモンドソー

型式:OW-2
デジタルマイクロメーター、2軸ゴニオ標準装備
迅速にきれいな切断面で切断します。
サンプルに負荷をかけない切断が可能。
ウエハーの切り出しに最適です。
マウントされたサンプルに分銅負荷で調整されたループダイヤモンドワイヤーにより切断します。
デリケートなサンプルやもろい物を正確にを切断します。
重りの調整でバランスを取りながらサンプルにアプローチします。
サンプルの最大サイズ:
50 ×50mm
ワイヤースピード:0〜3mm sec

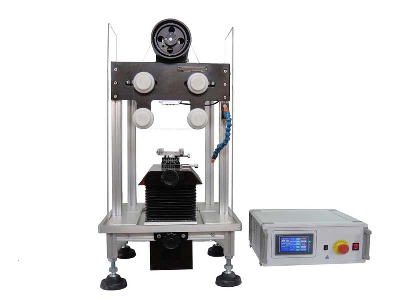

ワイヤーダイヤモンドソー


プログラマブルワイヤーダイヤモンドソー

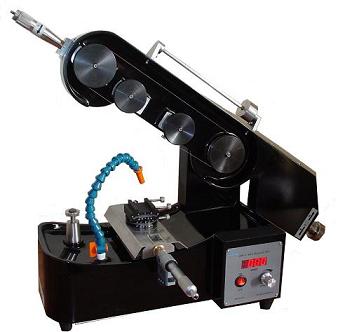

型式:OW-603
連続自動スライス切断可能

80mのロングワイヤー式ダイヤモンドワイヤーソーです。
硬さの違うサンプルも割れ、脱落なしに迅速にきれいな切断面で切断します。

正確な切断位置合わせの為、ステッピングモーターを採用しました。

ワイヤードラムは前後に連動して動きワイヤーが、ぶれる事を防ぎます
サンプルステージが上昇して切断します。
試料ステージ最大移動距離Y160mm Z160mm 誤差 ±0.01mm

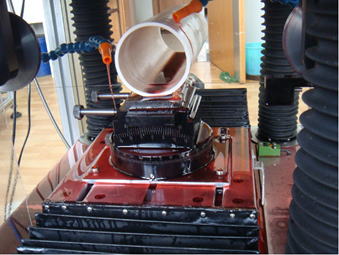

切断可能試料160×160 mm



 電源 : A/C 220V 350W

寸法 : L 700mm×W 620mm×H 1500mm(本体)
  L 490mm×W 470mm×H 170mm(コントローラ)

重さ :: 265kg


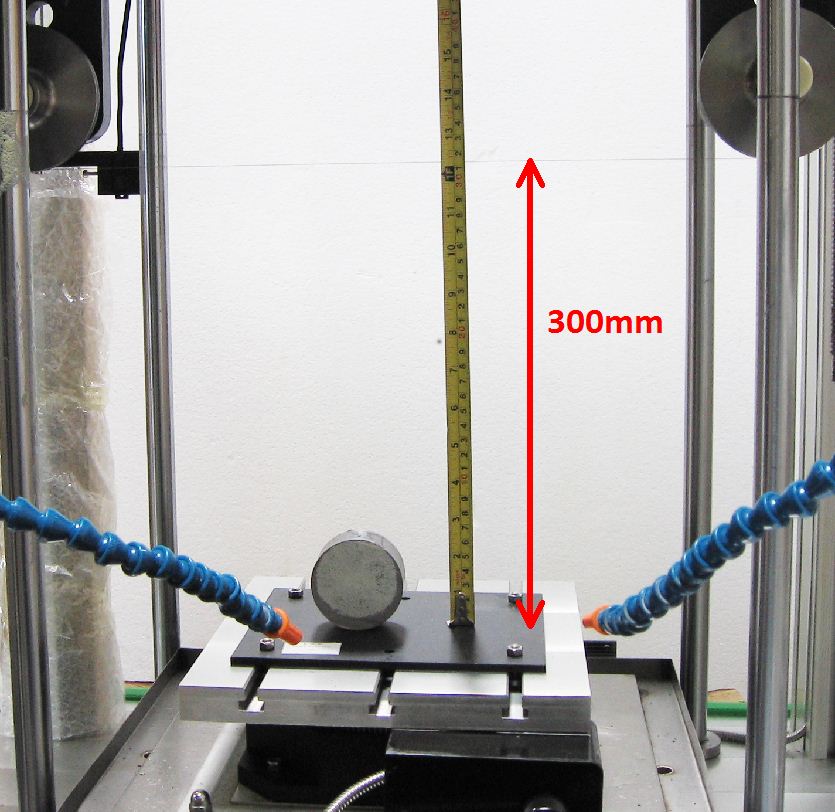

さらに大型のサンプルを切断できるように仕様変更承ります。

ダイヤモンドバンドソー



電源ON/OFFとダイヤモンドバンドのスピードコントローラー、
ウオーターポンプ、ウオータートレイ付きダイヤモンドバンドソーです。

型式:OB-2000HT
モーター:速度コントロール可能

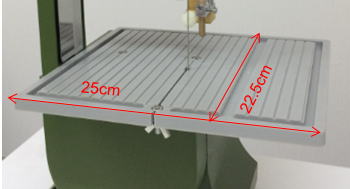

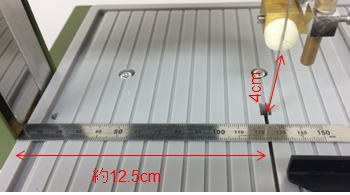

カッティングテーブル:225×250mm
のど深さ: 40mm
本体サイズ:
480H×270D×300Wmm
重さ:5.kg

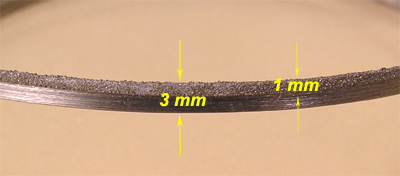

ダイヤモンドバンド:96 mm L x 3 mm W x 0.5 mm
サンプル最大厚み:40mm
入力電力:115V AC


ガラス板の切断、硬組織のトリミング、切り出しに最適です。
ちょっとした切断に手軽で安価なダイヤモンドバンドソーです。
上部のウォーターリザーバーに水を入れて使用します。

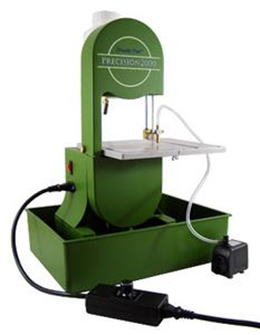

ダイヤモンドバンドソー

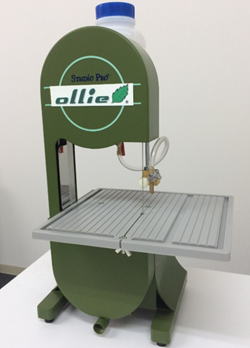

型式:OB-2000

モーター:速度コントロール不可
カッティングテーブル:225×250mm
のど深さ: 40mm
本体サイズ:
480H×270D×300Wmm
重さ:5.kg
ダイヤモンドバンド:96 mm L x 3 mm W x 0.5 mm
サンプル最大厚み:40mm
入力電力:115V AC


サンプルを手で持ってゆっくりと付属の平行移動ツールなどを
使いダイヤモンドバンドにアプローチします。

サンプルテーブルの溝を使い平行にスライドすることで真っ直ぐに
切断させることができます。



後ろに背負った水タンクから少量づつ水を出して切断します。排水は下の通りです。


 オプション

型式DB22  交換用ダイヤモンドバンド(0.5mm


型式:OB-UGKit  アップグレードキット

電源&スピードコントローラー

・ウオーターポンプ

・ウオータートレイ





切断ホイール

   型式:OCBN-04035-1 CBNホイール ホイール直径:100mm(4インチ) ホイール厚さ:0.35mm
センターホール:0.5インチ

立方晶窒化ホウ素(CBN)は、鉱物の中でダイヤモンドに次いで硬い砥粒である為、耐摩耗性に優れ、
また、ダイヤモンドに比べて熱に強く、鉄との反応性が低い為、鉄系材料の切断に適しています。

全体焼結とは、それぞれの硬度を持った粒子を高温高圧で圧縮し成形してあるホイールの事です。
魅力は、切っていくとサイズが小さくなって行きますが、切断能力は衰えません。
なぜなら、切断時に砥粒が落ちても全体が砥粒で出来ているからです。

デメリットは、母材を持たない為、横からの衝撃に弱く、最悪は割れてしまいます。
割れないように、やさしく扱っていただけると、結局は経済的です。
  ダイヤモンド粒子を高温高圧で圧縮し成形しました。一度お試し下さい。

ODF-0302 ダイヤモンドホイール(全体焼結) 直径75mm、厚さ0.2mm、40μ
ODF-0303 ダイヤモンドホイール(全体焼結) 直径75mm、厚さ0.3mm、40μ
ODF-04035-63 ダイヤモンドホイール(全体焼結) 直径100mm、厚さ0.35mm、63μ
ODF-04035-40 ダイヤモンドホイール(全体焼結) 直径100mm、厚さ0.35mm、40μ

シリコンカーバイトとアルミナの粒子から作りました。得意な切断の用途に是非お使い下さい。
OSF-0404-10 シリコンカーバイトホイール 直径100mm、厚さ0.4mm、10枚入 非鉄金属切断用
OAF-0404-10 アルミナトホイール  直径100mm、厚さ0.4mm、10枚入 鉄、金属製品切断用
   ダイヤモンド粒子を塗ってあるタイプのホイールです。 安価ですがすぐに切れなくなります。
だけど学生さんの練習用には、もってこいです。

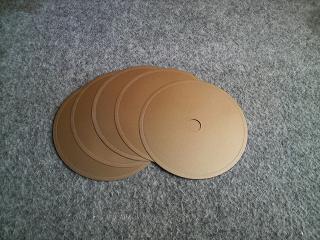

型式:ODF-0403L-3 ダイヤモンドホイール(3枚入り)
型式:ODF-0403L-6 ダイヤモンドホイール(6枚入り)
ホイール外径:100(4インチ)
ホイール厚さ:0.3mm
センターホール:0.5インチ

型式:ODF-0603L-2 ダイヤモンドホイール(2枚入り)
ホイール外径:150(6インチ)
ホイール厚さ:0.3mm

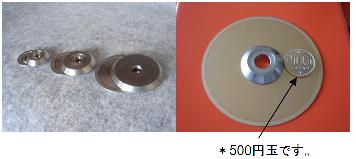

すべてのホイールはセンターホール:0.5インチです。(海外切断装置標準規格)
   ウルトラスリムダイヤモンドブレード

外径83mm φ厚さ0.1mmの超極薄ホイールです。ダイヤモンドホイール部分だけ取り換える替ブレード方式です。 このダイヤモンドブレードで切断できるサンプルの厚みは1mmです。ダイシングソーで使われます。

OUD-S-8601

 ウルトラスリムダイヤモンドブレード 直径86mm厚さ0.1mm

OUD-8601

 ウルトラスリムダイヤモンドブレード(替刃)

OUD-S-10001

 ウルトラスリムダイヤモンドブレード 直径100mm厚さ0.1mm

OUD-10001

 ウルトラスリムダイヤモンドブレード(替刃)



BC35

ブレイドサポートプレート35mmφ

BC46

ブレイドサポートプレート46mmφ

BC62

ブレイドサポートプレート62mmφ

BC90

ブレイドサポートプレート90mmφ

    電着タイプのダイヤモンドホイールです。
ダイヤモンドの密度とホイールのサイズと厚さが選べます。センターホール0.5インチです。



HCHigh Concentration
金属基複合材料、チタニウム、熱吹き付け塗装、プリント板、骨

EX12200

ダイヤモンドホイール 直径76mm、厚さ0.15mmHC

EX12205

ダイヤモンドホイール 直径102mm、厚さ0.3mmHC

EX12206

ダイヤモンドホイール 直径102mm、厚さ0.5mmHC

EX12210

ダイヤモンドホイール 直径127mm、厚さ0.4mmHC

EX12215

ダイヤモンドホイール 直径152mm、厚さ0.5mmHC

EX12220

ダイヤモンドホイール 直径178mm、厚さ0.6mmHC

EX12218

ダイヤモンドホイール 直径203mm、厚さ0.9mmHC



LCLow Concentration
セラミック、ガラス、アルミナ、ジルコニア、電子の基板

EX12230

ダイヤモンドホイール 直径76mm、厚さ0.15mmLC

EX12235

ダイヤモンドホイール 直径102mm、厚さ0.3mmLC

EX12240

ダイヤモンドホイール 直径127mm、厚さ0.4mmLC

EX12245

ダイヤモンドホイール 直径152mm、厚さ0.5mmLC

EX12250

ダイヤモンドホイール 直径178mm、厚さ0.6mmLC

EX12248

ダイヤモンドホイール 直径203mm厚さ0.9mmLC




ダイヤモンドコーティングワイヤー

     様々な径と長さのスチール線にダイヤモンド粒子を蒸着させました。
ダイヤモンドコーティングワイヤーを使い切断していきます。
ロングワイヤーを使うワイヤーソーでお使いいただけます。



販売中 在庫切れ 型  式         品  名                 サイズ(線径、長さ、粒度) Tensile Strength
OWBLD01264 ダイヤモンドコーティングワイヤー (0.125mmφ、65m、20μ)     N30
OWBLD020300    ダイヤモンドコーティングワイヤー (0.2mmφ、300m、20μ)
OWBLD02264 ダイヤモンドコーティングワイヤー (0.22mmφ、64m、40μ)
OWBLD022100 ダイヤモンドコーティングワイヤー (0.22mmφ、100m、40μ)
OWBLD02580 ダイヤモンドコーティングワイヤー (0.25mmφ、80m、80μ)    N75
OWBLD025150 ダイヤモンドコーティングワイヤー    (0.25mmφ、150m、80μ)   N75
OWBLD025200 ダイヤモンドコーティングワイヤー (0.25mmφ、200m、80μ)
OWBLD02864 ダイヤモンドコーティングワイヤー (0.28mmφ、64m、40μ)
OWBLD03564 ダイヤモンドコーティングワイヤー (0.35mmφ、80m、40μ)     N140
OWBLD035150 ダイヤモンドコーティングワイヤー (0.35mmφ、150m、40μ)    N140
OWBLD04265 ダイヤモンドコーティングワイヤー (0.42mmφ、65m、40μ)  N290

   OW-2 ワイヤーダイヤモンドソー専用のダイヤモンドコーティングループワイヤーです。


型  式         品  名                 サイズ(線径、長さ、粒度) Tensile Strength
SOW-2-DW01 ダイヤモンドコーティングループワイヤー (0.3mmφ、84cm、60μ)  N140



総合カタログ

総合カタログを準備しております。お問い合わせください。
