弊社取り扱いの研磨装置には、下記の3つのタイプが、ございます。
@手研磨装置
手軽で簡単に精密研磨ができます。
A自動研磨装置
サンプルを保持するアーム(ヨークサポーター)が付いています。
アームがスイング動作するタイプや、タイマーにより自動終了するタイプがございます。
B加圧自動研磨装置
サンプルを保持し任意の加圧、回転運動を行いタイマーと連動し自動研磨が出来ます。


自動研磨装置 自動研磨装置  自動研磨装置 自動研磨装置  自動研磨装置 ヨークサポーター セミオート研磨装置   手研磨装置 手研磨装置  2連手研磨装置

 研磨ジグ 自動研磨ツール   自動研磨溶液供給ユニット  埋め込み装置  埋め込み装置

 研磨スラリー ダイヤモンドペースト      ダイヤモンド
ラッピングフィルム

 耐水研磨紙   鏡面研磨パッド  ワックス

自動研磨装置

Multi Purpose Precision Polishing Machine with York Support & Complete Accessories

トルクのある低速回転
自動研磨も出来る
シンプルな研磨装置です。
8インチ(200mmφ)研磨盤

型式:OP-810

自動研磨装置

張り付けサンプルをサンプルフラットホルダーにセットし自動研磨を行います。
75mmφのサンプルフラットホルダー
(標準附属)に研磨を掛けたいサンプルを張り付ければ自動研磨できます。

回転スピード調整:0 〜600 rpm
研磨盤サイズ:8“ (200mm)

サンプルフラットホルダー:75mmφ、

ヨークサポーター(
研磨ジグサポートアーム)
上下、左右可変機構付き
緊急停止装置付き
研磨溶液滴下ボトル:水量調整機構付き
寸法:525 L x 350 W X325 H (mm)
重さ:45kg


サンプルフラットホルダーにワックスなどでサンプルを貼り付け研磨盤上に置きます。研磨盤が回転を始めると、ヨークサポーター(サポートアーム)に保持されたサンプルフラットホルダーが自動回転し自動研磨を、行います。

75mmφ
サンプルフラットホルダー

自動研磨オプション 部品 ツール 消耗品

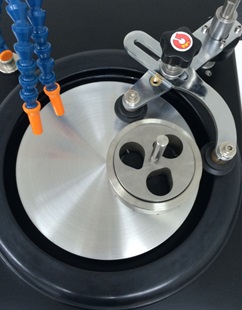

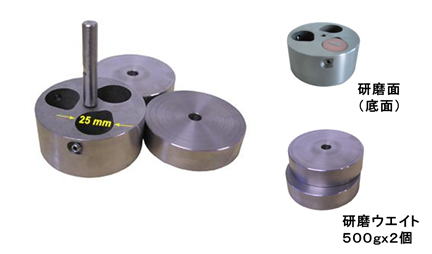

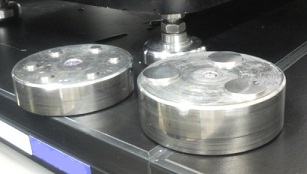

自動研磨ツール   801-05

型式:801-05 自動研磨ツール
樹脂埋め込みサンプルを、同時に3個まで自動研磨する為のサンプルホルダーです。
500gのウエイトが2個付属してます。
ダイヤモンド研磨ディスクやラッピングフィルムと組み合わせて自動で研磨できます

樹脂埋め込みサンプルのサイズは最大25mmφです。


自動研磨ツールカタログ

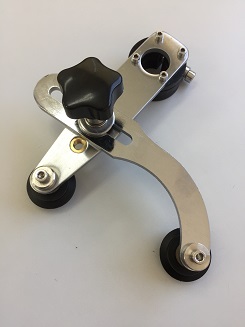

ヨークサポーター

   型式:801-07  ヨークサポーター

自動研磨のサンプルホルダーを、回転させながらホールドさせるサポーターです。
アームとローラーが2個付いたものです。
自動研磨の必需品です
   型式:801-08  ヨークサポートローラー(2個入り)

自動研磨のサンプルホルダーを、回転させるローラーです。
ヨークサポーターのアームに取り付けます。
ヨークサポーターの消耗品です

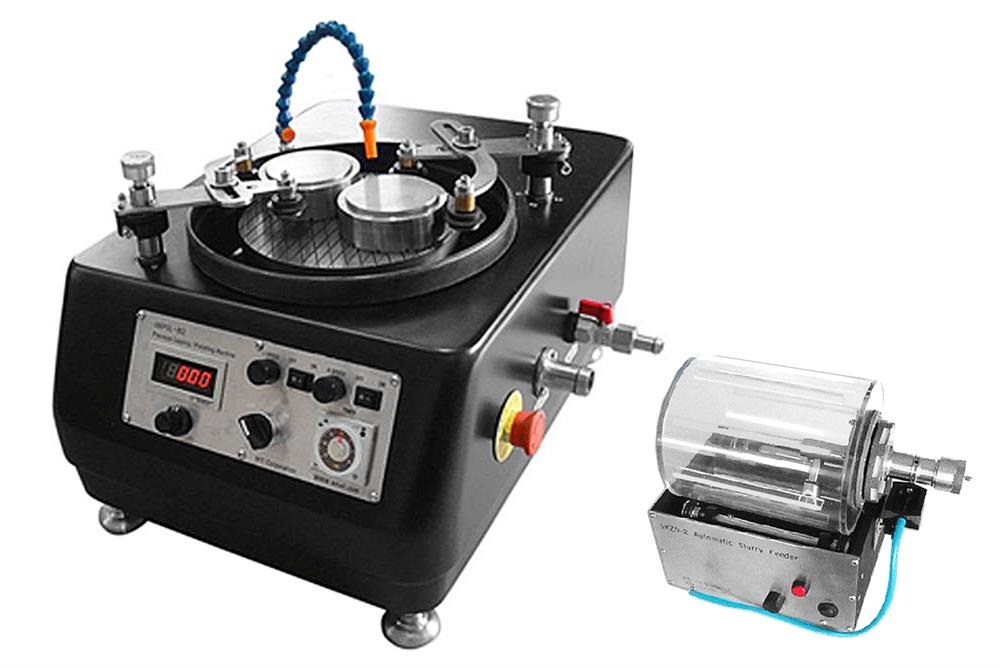

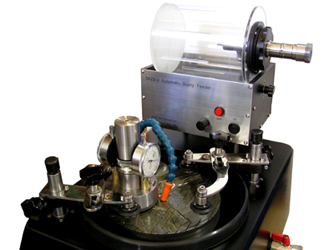

自動研磨装置

Precision Auto Lapping and Polishing Machine with two work stations

トルクのある超低速回転
自動研磨用、研磨装置です。
8インチ(200mmφ)研磨盤


型式:OP-802
自動研磨装置


回転スピード調整:0 〜250 rpm
研磨盤サイズ:8インチ (200mmφ)
サンプルフラットホルダー:75mmφ×2個
ヨークサポーター(アーム)2本付き
アームスイング動作(稼動角度8°+可変)
終了タイマー設定(0〜99H)
緊急停止装置付き
自動研磨溶液供給装置
寸法:525 L x 350 W X325 H (mm)
重さ:54kg

サンプルフラットホルダーにワックスなどでサンプルを貼り付け研磨盤上に置きます。研磨盤が回転を始めると、ヨークサポーター(サポートアーム)に保持されたサンプルフラットホルダーが自動回転し自動研磨を、行います。

75mmφ
サンプルフラットホルダー

自動研磨装置

Precision Auto Lapping and Polishing Machine with Two 4" Work Stations

トルクのある超低速回転
自動研磨用、研磨装置です。
12インチ(300mmφ)研磨盤

型式:OP-1202
自動研磨装置


回転スピード調整:0 〜125 rpm
研磨盤サイズ:12インチ (300mmφ)
サンプルフラットホルダー:105mmφ×2個
ヨークサポーター(アーム)2本付き
アームスイング動作(稼動角度8°+可変)
終了タイマー設定(0〜99H)
緊急停止装置付き
自動研磨溶液供給装置
寸法:700 L x 475 W X300 H (mm)
重さ:70kg

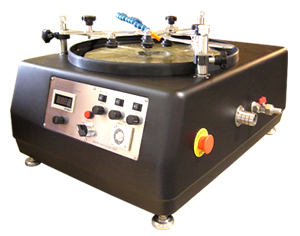

自動研磨装置

Precision Lapping / Polsihing Machine with Three 4" Work Stations

トルクのある低速回転
自動研磨も出来る
シンプルな大型研磨装置です。
15インチ(375mmφ)研磨盤

型式:OP-1502
自動研磨装置


回転スピード調整:0 〜500 rpm
研磨盤サイズ:15“ (375mm)
サンプルフラットホルダー:105mmφ×3個
ヨークサポーター(アーム)3本付き
アームスイング動作(稼動角度8°+可変)
終了タイマー設定(0〜99H)
緊急停止装置付き
寸法:650 L x 510 W X300 H (mm)
重さ:95kg

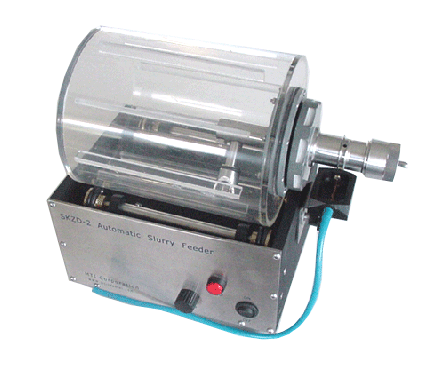

自動研磨溶液供給ユニット

Automatic Slurry Feeder for any 8" -15" polishing machine

型式:OSKZD-2
自動研磨溶液供給ユニット


攪拌が必要な研磨溶液を泡立てることなく混ぜ合わせます。液量の調整も可能です

セミオート研磨装置

3" Polishing Sample Holder with Three 1" Holes / Two Dead Weight for Metallurgraphy



型式:OP-300
セミオート研磨装置


設定だけであとは装置にお任せ!
省スペースで最終鏡面研磨まで出来ます。
研磨盤:3“φ(75mmφ)
試料ステージ: 25 mmφ (1 inch) 高さ20mm
左右動作アームスピード調整: 0〜160サイクル
研磨時間タイマー設定: 0〜99時間
圧力負荷調: 0〜5Newton(最大負荷200g)
電源: A/C 110V
寸法:420(L)×190(W)×210(H)
重量:10kg

手研磨装置

Economic Grinding / Polishing Machine with Complete Diamond Lapping Accessories

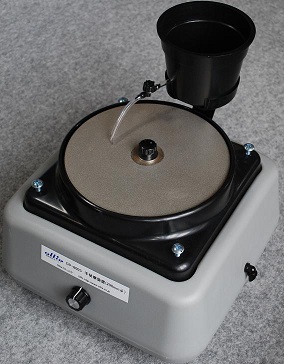

型式:OP-800 手研磨装置

ダイヤモンド研磨ディスク、320 mesh,600 mesh,1200 mesh,1800 mesh 各1枚づつ、
鏡面研磨パッド 2枚 、0.25μmのダイヤモンドペーストが1本付属品として付いていますので

すぐに研磨をスタートできます
。


回転スピード調整:500 〜3000 rpm
研磨盤サイズ:8“(200mmφ)
寸法:300L×300 W×177H(mm)
重さ:8.2kg


本体
ダイヤモンド研磨ディスク   320,600,1200,1800mesh)
研磨盤(脂製5)

手研磨装置

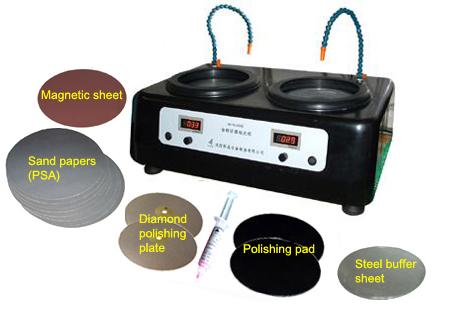

Heavy Duty ( 8") Dual Platens Grinding / Polishing Machine with Magnetic Plates & Complete Accessories

型式:OP-Duo8
手研磨装置


左右の回転数を独立したコントロールで制御します。
回転スピード調整:0 〜600 rpm
研磨盤サイズ:8“×2個 (各200mmφ)
寸法:700L x?500 W X 300 H (mm)
重さ:44kg

手研磨装置

Digital Low Speed Diamond Saw with complete accessories

型式:OP-1210
手研磨装置


回転スピード調整:50 〜600 rpm
研磨盤サイズ:12インチ (300mmφ)
電源 : AC110V
緊急停止装置付き
寸法:600 L x 460 W X 280 H (mm)
重さ:32kg

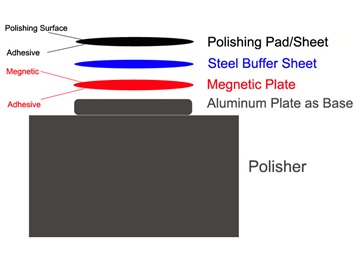

この研磨機は、土台となるアルミニウムベースに付属のマグネットシートを乗せ、     その上にスチールバッファーシートにポリッシングシートやパッドを乗せて研磨します。

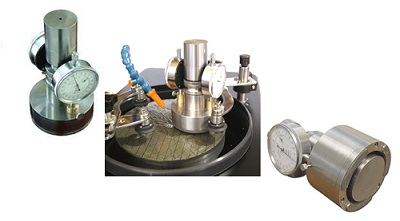

厚み設定研磨ジグ

2" Polishing Fixture for Precision / Automatic Thinning and Polishing

型式:OF-2-1-LD
厚み設定研磨ジグ


2つのマイクロメータを装備し正確な厚み精度で
研磨できます
 厚み設定研磨ジグカタログ

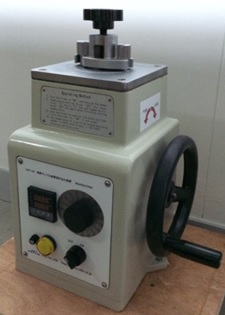

樹脂埋め込み装置

Mounting Press for Metallographic Samples


型式:OMP-300
樹脂埋め込み装置


埋め込み径:22mmφ×15mmH
加熱温度:100〜180℃可変
加熱時間設定1〜30分
寸法:400 L x 290 W X400 H (mm)
重さ:32kg
樹脂の色は黒、緑、赤の3色から選べます。

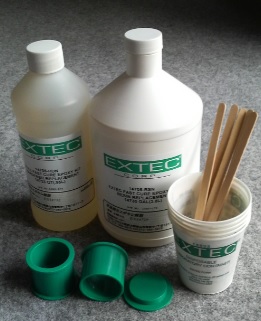

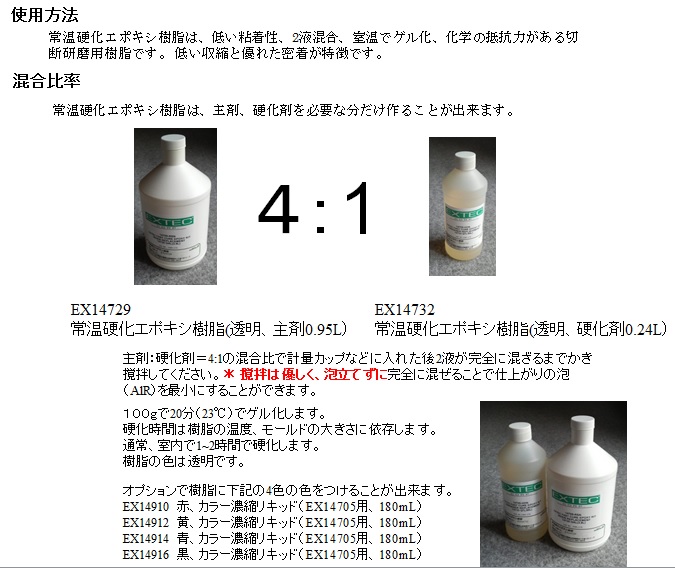

常温硬化エポキシ樹脂

常温硬化エポキシ樹脂
型式:EX1470
5

内容品
EX14729 常温硬化エポキシ樹脂(透明、主剤0.95L)
EX14732 常温硬化エポキシ樹脂(透明、硬化剤0.24L)
サンプルモールド(31.75mmφ)10個入り
計量カップ&かき混ぜ棒

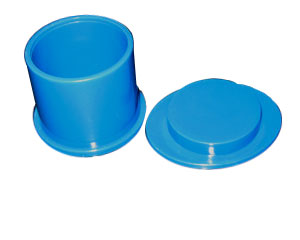

サンプル樹脂埋め込用モールド

Reuseable Plastic Mold for Cold Mounting


サンプル樹脂埋め込用モールド

Mold-1 サンプル樹脂埋め込用モールド(1インチφ、10個)
Mold-125 サンプル樹脂埋め込用モールド(1.25インチφ、10個)
Mold-150 サンプル樹脂埋め込用モールド(1.5インチφ、10個)
RM-14856 ラバーモールド 1インチφ(25.4mm)、5個
RM-14857 ラバーモールド 1-1/4インチφ(31.75mm)、5個
RM-14858 ラバーモールド 1-1/2インチφ(38.10mm)、5個
RM-14859 ラバーモールド 2インチφ(50.8mm)、5個
RM-14861 ラバーモールド 55×30×22mm、1個
RM-14862 ラバーモールド 70×40×22mm、1個

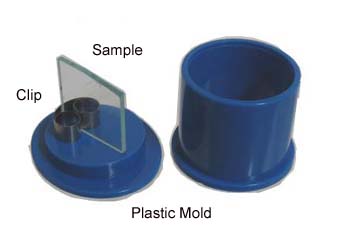

サンプルクリップ使用例

耐水研磨紙

Waterproof SiC Sand Disc

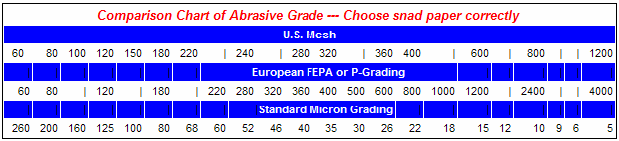

  SiC耐水研磨紙 規格早見表








SiC耐水研磨紙 8インチ 200mmφ のり無し JIS #番手
EX15001-10 SiC耐水研磨紙 10枚入  (8”、のり無、P60) #60
EX15001-100  SiC耐水研磨紙 100枚入 (8”、のり無、P60) #60
EX15002-10 SiC耐水研磨紙 10枚入  (8”、のり無、P120) #120
EX15002-100 SiC耐水研磨紙 100枚入 (8”、のり無、P120) #120
EX15003-10 SiC耐水研磨紙 10枚入  (8”、のり無、P180) #180
EX15003-100   SiC耐水研磨紙 100枚入 (8”、のり無、P180) #180
EX15004-10 SiC耐水研磨紙 10枚入  (8”、のり無、P280) #320
EX15004-100 SiC耐水研磨紙 100枚入 (8”、のり無、P280) #320
EX15005-10 SiC耐水研磨紙 10枚入  (8”、のり無、P400) #400
EX15005-100 SiC耐水研磨紙 100枚入 (8”、のり無、P400) #400
EX15006-10 SiC耐水研磨紙 10枚入  (8”、のり無、P800) #600
EX15006-100 SiC耐水研磨紙 100枚入 (8”、のり無、P800) #600
EX15007-10 SiC耐水研磨紙 10枚入  (8”、のり無、P1200) #1000
EX15007-100 SiC耐水研磨紙 100枚入 (8”、のり無、P1200) #1000
EX15010-10 SiC耐水研磨紙 10枚入  (8”、のり無、P2400) #2000
EX15010-100 SiC耐水研磨紙 100枚入 (8”、のり無、P2400) #2000
EX15012-10 SiC耐水研磨紙 10枚入  (8”、のり無、P4000) #4000
EX15012-100 SiC耐水研磨紙 100枚入 (8”、のり無、P4000) #4000


SiC耐水研磨紙 12インチ 300mmφ のり無し JIS #番手
EX15081-100   SiC耐水研磨紙 100枚入 (12”、のり無、P60) #60
EX15082-100 SiC耐水研磨紙 100枚入 (12”、のり無、P120) #120
EX15083-100 SiC耐水研磨紙 100枚入 (12”、のり無、P180) #180
EX15084-100 SiC耐水研磨紙 100枚入 (12”、のり無、P280) #320
EX15085-100 SiC耐水研磨紙 100枚入 (12”、のり無、P400) #400
EX15086-100 SiC耐水研磨紙 100枚入 (12”、のり無、P800) #600
EX15087-100 SiC耐水研磨紙 100枚入 (12”、のり無、P1200) #1000
EX15090-100 SiC耐水研磨紙 100枚入 (12”、のり無、P2400) #2000
EX15091-100 SiC耐水研磨紙 100枚入 (12”、のり無、P4000) #4000



SiC耐水研磨紙 8インチ 200mmφ のり付き JIS #番手
EX15032-10 SiC耐水研磨紙 10枚入 (8”、のり付、P120) #120
EX15032-100   SiC耐水研磨紙 100枚入 (8”、のり付、P120) #120
EX15033-10 SiC耐水研磨紙 10枚入 (8”、のり付、P180) #180
EX15033-100 SiC耐水研磨紙 100枚入 (8”、のり付、P180) #180
EX15034-10 SiC耐水研磨紙 10枚入 (8”、のり付、P280) #320
EX15034-100 SiC耐水研磨紙 100枚入 (8”、のり付、P280) #320
EX15035-10 SiC耐水研磨紙 10枚入 (8”、のり付、P400) #400
EX15035-100 SiC耐水研磨紙 100枚入 (8”、のり付、P400) #400
EX15036-10 SiC耐水研磨紙 10枚入 (8”、のり付、P800) #600
EX15036-100 SiC耐水研磨紙 100枚入 (8”、のり付、P800) #600
EX15037-10 SiC耐水研磨紙 10枚入 (8”、のり付、P1200) #1000
EX15037-100 SiC耐水研磨紙 100枚入 (8”、のり付、P1200) #1000
EX15040-10 SiC耐水研磨紙 10枚入 (8”、のり付、P2400) #2000
EX15040-100 SiC耐水研磨紙 100枚入 (8”、のり付、P2400) #2000
EX15042-10 SiC耐水研磨紙 10枚入 (8”、のり付、P4000) #4000
EX15042-100 SiC耐水研磨紙 100枚入 (8”、のり付、P4000) #4000


SiC耐水研磨紙 12インチ 300mmφ のり付き JIS #番手
EX15141-100   SiC耐水研磨紙 100枚入 (12”、のり付、P60) #60
EX15142-100 SiC耐水研磨紙 100枚入 (12”、のり付、P120) #120
EX15143-100 SiC耐水研磨紙 100枚入 (12”、のり付、P180) #180
EX15144-100 SiC耐水研磨紙 100枚入 (12”、のり付、P280) #320
EX15145-100 SiC耐水研磨紙 100枚入 (12”、のり付、P400) #400
EX15146-100 SiC耐水研磨紙 100枚入 (12”、のり付、P800) #600
EX15147-100 SiC耐水研磨紙 100枚入 (12”、のり付、P1200) #1000
EX15150-100 SiC耐水研磨紙 100枚入 (12”、のり付、P2400) #2000
EX15152-100 SiC耐水研磨紙 100枚入 (12”、のり付、P4000) #4000



ダイヤモンドラッピングフィルム

8" Dia. Diamond Lapping Film ( PSA) 0.1 - 30 microns grit optional

TEM,SEMサンプル、金属の精密研磨に
8“サイズ、のりなし
粒度: 0.1μ、0.5μ、1μ、3μ、6μ、9μ、15μ、30μ
各サイズ5,10枚入りセットがございます。枚数が多くなると1枚あたりの単価もお安くなります。

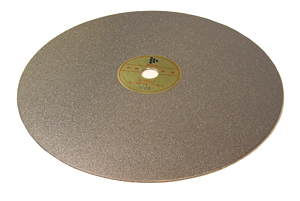

ダイヤモンド研磨プレート

Electro-plated 8" Dia. Diamond Grinding Plate with PSA, 320 mesh,


のり付き
サイズは2種類ございます。:200mmφ(8インチ)、 300mmφ(12インチ)
P320、600、800、1200、1500、1800、2000 FEPA

鏡面研磨パッド

Poromeric Polishing Pad ( PSB) for Final Polishing of LiNbO3, Sapphire wafersa and All Single Crystal Substrates

型式:OFP-01
LiNbO3とサファイア ウエハー最終研磨
半導体と酸化物の結晶
すべての単結晶基板
種類:のり付き
サイズ:200mmφ(8インチ)、300mmφ(12インチ)、375mmφ(15インチ)
型式:OFP-02
ポリアミド研磨パッド
Roughly polishing for soft crystal such as LiNbO3, Si, GaAS, MgO
種類:のり付き
サイズ:200mmφ(8インチ)、300mmφ(12インチ)、375mmφ(15インチ

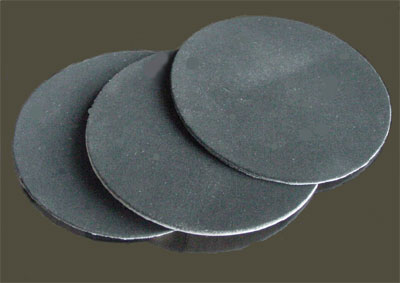

セミオート研磨装置専用
のり付き サイズ:75mmφ(3インチ)

研磨スラリー

Colloidal Silica (SiO2) Slurry for CMP, 16 Oz/ bottle at 0.05 micron

コロイダルシリカ
型式:OCS-01


Materials: SiO2
Particle size:0.05 micron
pH: 9.5
Volum: 16 Oz / bottle
Storage: 40-1000 F




ダイヤモンドペースト

Diamond Compund Polishing Paste, 10 gram sryinge

ダイヤモンドペースト単結晶
EX16510 単結晶ダイヤモンドペースト0.25μ、5g
EX16520 単結晶ダイヤモンドペースト1μ、5g
EX16529 単結晶ダイヤモンドペースト3μ、5g
EX16530 単結晶ダイヤモンドペースト5μ、5g
EX16540 単結晶ダイヤモンドペースト6μ、5g
EX16550 単結晶ダイヤモンドペースト9μ、5g
EX16560 単結晶ダイヤモンドペースト15μ、5g
EX16565 単結晶ダイヤモンドペースト30μ、5g
EX16570 単結晶ダイヤモンドペースト45μ、5g
EX16506 単結晶ダイヤモンドペースト0.25μ、10g
EX16516 単結晶ダイヤモンドペースト1μ、10g
EX16526 単結晶ダイヤモンドペースト3μ、10g
EX16528 単結晶ダイヤモンドペースト5μ、10g
EX16536 単結晶ダイヤモンドペースト6μ、10g
EX16546 単結晶ダイヤモンドペースト9μ、10g
EX16556 単結晶ダイヤモンドペースト15μ、10g
EX16566 単結晶ダイヤモンドペースト30μ、10g
EX16571 単結晶ダイヤモンドペースト45μ、10g
ダイヤモンドペースト多結晶(コンディション:Heavy)
EX16801 多結晶ダイヤモンドペースト0.1μ、5g
EX16803 多結晶ダイヤモンドペースト0.25μ、5g
EX16805 多結晶ダイヤモンドペースト0.5μ、5g
EX16807 多結晶ダイヤモンドペースト1μ、5g
EX16809 多結晶ダイヤモンドペースト3μ、5g
EX16811 多結晶ダイヤモンドペースト5μ、5g
EX16813 多結晶ダイヤモンドペースト6μ、5g
EX16835 多結晶ダイヤモンドペースト9μ、5g
EX16837 多結晶ダイヤモンドペースト15μ、5g
EX16839 多結晶ダイヤモンドペースト30μ、5g
EX16840 多結晶ダイヤモンドペースト45μ、5g
EX16815 多結晶ダイヤモンドペースト0.1μ、10g
EX16817 多結晶ダイヤモンドペースト0.25μ、10g
EX16819 多結晶ダイヤモンドペースト0.5μ、10g
EX16821 多結晶ダイヤモンドペースト1μ、10g
EX16823 多結晶ダイヤモンドペースト3μ、10g
EX16825 多結晶ダイヤモンドペースト5μ、10g
EX16827 多結晶ダイヤモンドペースト6μ、10g
EX16829 多結晶ダイヤモンドペースト9μ、10g
EX16830 多結晶ダイヤモンドペースト15μ、10g
EX16832 多結晶ダイヤモンドペースト30μ、10g
EX16834 多結晶ダイヤモンドペースト45μ、10g
ルブリカント (ダイヤモンドペースト希釈用)
EX10350 ルブリカント(0.95L)
ダイヤモンドペースト(低価格)MSDS無
ODP0025-10 ダイヤモンドペースト0.25μ、10g
ODP005-10 ダイヤモンドペースト0.5μ、10g
ODP01-10 ダイヤモンドペースト1μ、10g
ODP025-10 ダイヤモンドペースト2.5μ、10g
ODP03-10 ダイヤモンドペースト3μ、10g
ODP035-10 ダイヤモンドペースト3,5μ、10g
ODP05-10 ダイヤモンドペースト5μ、10g
ODP07-10 ダイヤモンドペースト7μ、10g
ODP14-10 ダイヤモンドペースト14μ、10g
ODP28-10 ダイヤモンドペースト28μ、10g
ODP54-10 ダイヤモンドペースト54μ、10g

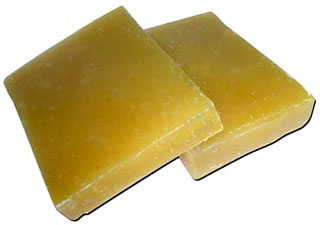

ワックス

high quality wax bulks for samples bounding

型式:OWaxB-1
ワックス


寸法:12×80×60mm(2枚入り)

高品質のワックスは、結晶、セラミック、ウエハー、およびすべてのもろい材料を切断研磨の間
サンプルを保持することが出来ます。
融点: 70 ℃
ワックスを除去するには、少し温めてアルコールで落として下さい。

TEM張り合わせサンプル専用接着剤

high-performance two component epoxy-phenolic resin

型式:OMB-01
180℃/1時間
*主剤14g+硬化剤11g+
混合用のジョウゴ+はけ(1セット)
型式:OMB-03
60℃(1.5時間) 又は150℃(1分)
*主剤2g、硬化剤0.2g(4個入)

研磨総合カタログ

総合カタログを準備しております。お問い合わせください。
